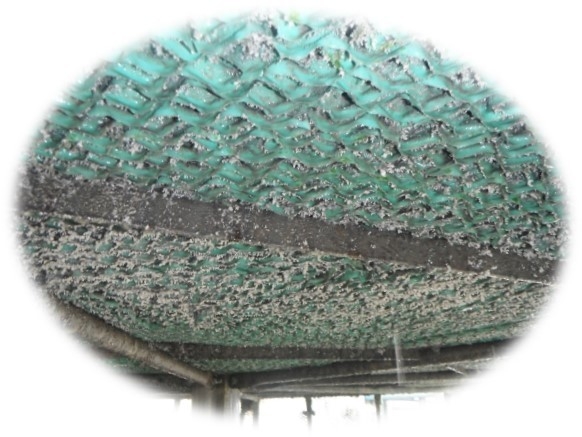

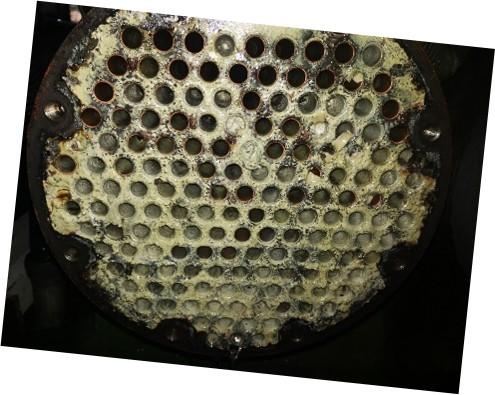

1.器管徑變小、熱阻大、熱傳導差。

2.設備產生高溫、高壓而跳俥。

3.將耗損更多的電源。

4.須用酸洗方式改善，若有不慎將造成金屬腐蝕。

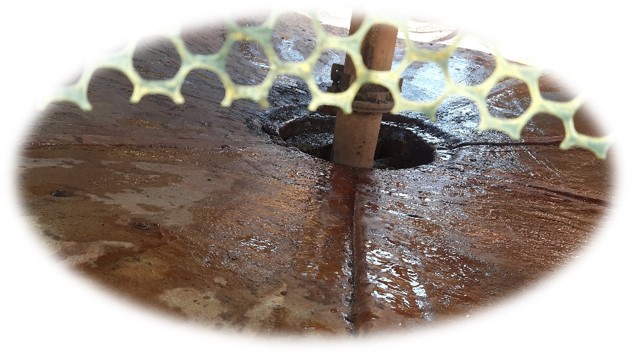

1.管件或熱交換器破損漏水，嚴重時須停俥，影響生產，維修時間長，且維修費用高。

2.冷卻水塔金屬基座腐蝕，將造成散熱板塌陷。

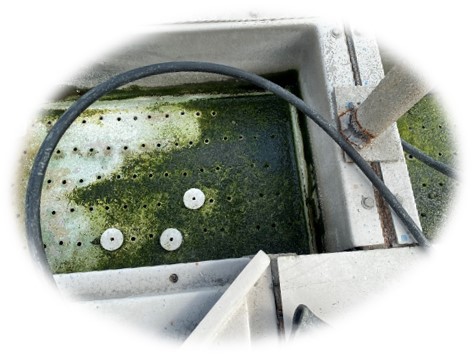

1.阻隔熱交換介面，減少與空氣接觸面積，使水溫不易下降，增加耗電量。

2.青苔滋長嚴重時整片掉落水中，阻塞過濾器，使水流量減少，而耗損電力並影響泵浦壽命。

3.苔屍順著水流，沉積在金屬表面，造成腐蝕現象。

4.滋長退伍軍人菌，若汙染出氣口則危害人體健康。

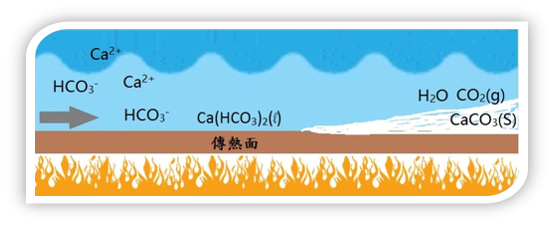

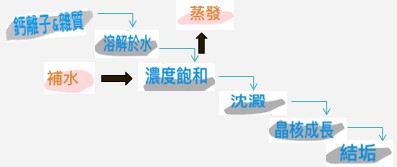

1.水溫提高，水中之碳酸鈣及硫酸鈣溶解度降低，水垢易形成；因水溫之提高，可溶性之碳酸氫根離子易轉成碳酸根離子。

Ca2+ + HCO3- → Ca(HCO3)2  →   CaCO3 ＋ CO2 ＋ H2O

2.pH值提高，二氧化碳易與碳酸氫根離子轉換成碳酸根離子，進而形成不溶性之碳酸鹽類 － Mx(CO3)y，水垢易形成。

3.水垢抑制若採用無機之聚磷酸鹽時，使用量需謹慎調整，若過少，對水垢不具抑制作用，且易轉換成正磷酸鹽，而與鈣離子結合形成磷酸鈣－Ca3(PO4)2之水垢沉積物。

4.濃縮倍數提高，水中之總固形物增加，水垢形成之機會亦增加。

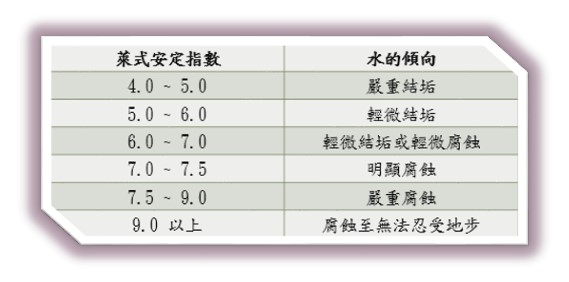

1.適當降低pH值，控制RSI指數及濃縮倍數。

2.改善補充水水質，減少結垢因子。

3.添加適當的防垢劑，防治結垢情形發生。

4.經常性檢驗水質狀況，且持續追蹤水中結垢因子變化。

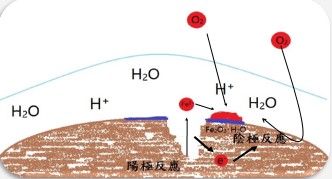

1.水中含有大量之溶存氧，其甚易與鐵管起氧化作用，而造成腐蝕之困擾。

2.溶存固體物增加，水中導電度也增加，腐蝕機會亦隨之增加。

3.pH值降低，水質偏酸性，腐蝕機率升高；水溫提高，腐蝕速率增快。

4.水流速增加，摩擦、沖擊等腐蝕機會也隨之增加。

1.適當提高pH值，並控制RSI指數及濃縮倍數。

2.添加適當的防蝕劑，在金屬表面形成保護薄膜，預防腐蝕情況發生。

3.經常性檢驗水質狀況，且持續追蹤水中腐蝕因子變化 。

1.由於冷卻水塔與空氣接觸，陽光可達之處，便有助藻類行光合作用，以利其繁殖。

2.外界飄入，補充水帶入之有機雜質，則可供管路，熱交換器內的真菌類生物維持生存。

3.隨著生存環境，條件不同，則生存著異營性與自營性的細菌。

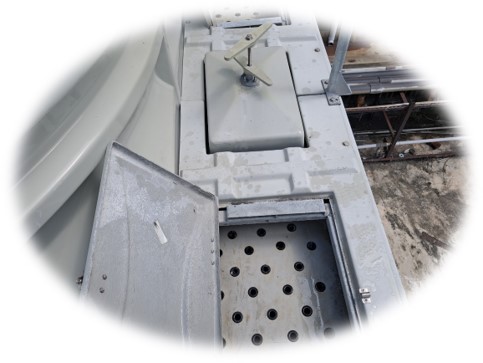

1.散水盤加蓋，避免陽光直接照射。

2.適當的添加氧化性殺菌劑，如次氯酸鈉或氯錠。

3.添加非氧化性殺菌劑，並用二種以上交替使用，避免產生抗藥性。
